Panme đo lỗ điện tử là thiết bị đo lường tiên tiến, được sử dụng phổ biến trong ngành cơ khí và sản xuất công nghiệp để kiểm tra chính xác kích thước bên trong của các lỗ khoan, ống hoặc chi tiết trụ rỗng. Với khả năng hiển thị kết quả đo trên màn hình kỹ thuật số, panme đo lỗ điện tử giúp người dùng đọc số liệu nhanh chóng, giảm thiểu sai sót và nâng cao hiệu quả làm việc. Để đảm bảo việc nắm vững cách sử dụng panme đo lỗ điện tử chi tiết hiệu quả là điều cần thiết. Bài viết này sẽ đi sâu vào từng bước, từ chuẩn bị đến thực hiện, giúp bạn làm chủ panme đo lỗ điện tử một cách chuẩn xác nhất.

Mục Lục

1 1. Cấu tạo của panme đo lỗ điện tử
2 2. Cách sử dụng panme đo lỗ điện tử chi tiết hiệu quả
3 3. Ứng dụng thực tế của panme đo lỗ điện tử trong sản xuất
4 4. Các loại Panme đo ngoài điện tử phổ biến hiện nay
- 4.1 Panme đo lỗ 3 chấu điện tử 468-983 – Mitutoyo (25-50mm)
- 4.2 Panme đo lỗ 3 chấu điện tử 468-984 – Mitutoyo (50-75mm)
5 5. Mua Panme đo lỗ điện tử tại Đức Phong Store
- 5.1 Thông tin liên hệ

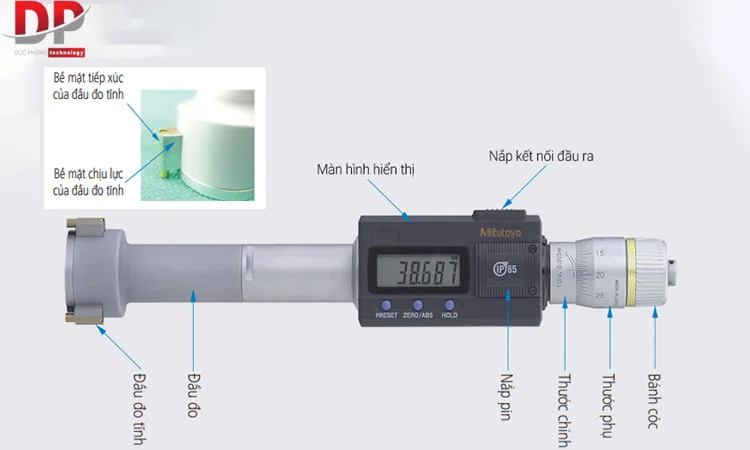

1. Cấu tạo của panme đo lỗ điện tử

Panme đo lỗ điện tử được thiết kế tinh gọn, chính xác và tích hợp công nghệ đo hiện đại. Cấu tạo cơ bản của thiết bị này bao gồm các bộ phận chính sau:

Mỏ đo (đầu đo trong): Là bộ phận tiếp xúc trực tiếp với bề mặt bên trong của lỗ cần đo. Tùy theo dải đo, panme có thể sử dụng 2 hoặc 3 mỏ đo giúp đo chính xác và ổn định hơn.
Trục đo di động: Khi người dùng vặn tay xoay hoặc kích hoạt nút điều chỉnh, trục này sẽ di chuyển, đẩy mỏ đo ra hoặc thu vào để thực hiện phép đo.
Cảm biến điện tử: Bộ phận cảm biến tích hợp bên trong giúp chuyển đổi chuyển động cơ học thành tín hiệu điện tử, đảm bảo độ chính xác cao khi đo.
Màn hình hiển thị kỹ thuật số (LCD): Hiển thị kết quả đo một cách trực quan, rõ ràng, giúp người dùng đọc kết quả nhanh chóng và hạn chế sai số do đọc nhầm vạch chia.
Nút chức năng: Bao gồm các nút như bật/tắt nguồn, giữ giá trị đo (Hold), chuyển đổi đơn vị đo (mm/inch), thiết lập điểm 0 (Zero/ABS), v.v. Tùy vào từng model sẽ có thêm các chức năng nâng cao.
Thân panme: Là bộ phận chính giữ tất cả các thành phần, thường được làm từ vật liệu hợp kim cứng, chống ăn mòn, đảm bảo độ bền cao trong quá trình sử dụng.
Pin nguồn: Cung cấp năng lượng cho màn hình và cảm biến điện tử. Thông thường sử dụng pin cúc áo hoặc pin lithium có tuổi thọ cao.

2. Cách sử dụng panme đo lỗ điện tử chi tiết hiệu quả

Panme đo lỗ điện tử là một công cụ đo lường chính xác, được sử dụng rộng rãi trong các ngành kỹ thuật để đo đường kính trong của các lỗ, ống, hay rãnh. Để sử dụng panme đo lỗ điện tử hiệu quả và đạt được kết quả chính xác nhất, bạn cần nắm rõ các bước cơ bản và lưu ý quan trọng.

Tìm hiểu các nút chức năng của panme đo lỗ điện tử

Trước khi sử dụng, hãy làm quen với các nút chức năng phổ biến trên panme điện tử:

Nút On/Off: Bật hoặc tắt nguồn panme.
Nút mm/in: Chuyển đổi đơn vị đo giữa milimet (mm) và inch (in).
Nút Origin (hoặc Zero): Cài đặt điểm 0 tuyệt đối cho panme. Đây là bước quan trọng để đảm bảo độ chính xác.
Nút ZERO/ABS: Cài đặt điểm 0 tạm thời (đo tương đối) hoặc chuyển đổi giữa chế độ đo tuyệt đối (ABS) và tương đối (INC).
Nút Hold: Giữ kết quả đo trên màn hình.
Cổng SPC (Statistical Process Control): Cổng kết nối để truyền dữ liệu đo lường sang máy tính hoặc hệ thống quản lý chất lượng.

Chuẩn bị trước khi đo

Vệ sinh panme: Dùng vải sạch, mềm hoặc giấy không bụi để lau sạch các bề mặt tiếp xúc của panme, đặc biệt là các chấu đo. Đảm bảo không có bụi bẩn, dầu mỡ hay phôi kim loại bám vào, vì chúng có thể ảnh hưởng đến độ chính xác của phép đo.

Kiểm tra hoạt động:

Xoay nhẹ núm vặn (bánh cóc) ở đuôi panme để kiểm tra xem các chấu đo có di chuyển trơn tru, không bị kẹt hay biến dạng không.
Kiểm tra tình trạng pin. Nếu màn hình hiển thị biểu tượng pin yếu, hãy thay pin mới (thường là pin SR44) để đảm bảo thiết bị hoạt động ổn định.

Cài đặt điểm 0 (Zero Setting):

Đảm bảo các chấu đo đã được làm sạch hoàn toàn.
Từ từ xoay núm vặn ở đuôi panme để các chấu đo chạm vào nhau hoặc chạm vào dưỡng chuẩn (vòng chuẩn) đi kèm (đối với panme đo lỗ 3 chấu).
Nhấn và giữ nút Origin (hoặc Zero) khoảng 3 giây cho đến khi màn hình hiển thị 0.00mm. Điều này thiết lập điểm 0 chuẩn cho panme.

Tiến hành đo

Chọn đơn vị đo: Nhấn nút mm/in để chọn đơn vị đo phù hợp với yêu cầu công việc.

Đặt panme vào vị trí đo:

Nới lỏng khóa hãm (nếu có).
Xoay núm vặn (bánh cóc) để mở các chấu đo lớn hơn một chút so với kích thước cần đo của lỗ.
Nhẹ nhàng đưa các chấu đo vào bên trong lỗ cần đo.
Đối với panme đo lỗ 3 chấu: Đảm bảo các chấu đo tiếp xúc đều và tự định tâm với trục của lỗ.

Áp dụng lực đo:

Xoay nhẹ nhàng núm vặn ở đuôi panme theo chiều kim đồng hồ cho đến khi các chấu đo tiếp xúc với bề mặt trong của lỗ.
Tiếp tục xoay núm vặn (bánh cóc) thêm 3 đến 5 lần cho đến khi nghe tiếng “tách” nhẹ. Tiếng tách này báo hiệu rằng lực đo đã đạt chuẩn và đồng đều, giúp tránh sai số do áp lực đo không nhất quán.
Lưu ý: Không trực tiếp xoay ống thước phụ để ép mỏ đo vào vật. Luôn dùng bánh cóc để đảm bảo lực đo chuẩn.

Khóa kết quả (nếu cần): Nếu bạn cần di chuyển panme ra khỏi vị trí đo để đọc kết quả thuận tiện hơn, hãy nhấn nút Hold hoặc khóa đai ốc trên panme để đảm bảo số liệu không bị thay đổi. Tuy nhiên, nên hạn chế việc di chuyển panme trước khi đọc kết quả để tránh sai số.

Đọc kết quả: Đọc kết quả hiển thị trực tiếp trên màn hình LCD. Panme điện tử giúp việc đọc kết quả nhanh chóng và giảm thiểu sai sót so với panme cơ khí.

Lưu ý quan trọng khi sử dụng

Tránh đo vật đang quay: Tuyệt đối không sử dụng panme để đo các chi tiết đang quay hoặc chuyển động, điều này có thể gây hỏng hóc cho panme và nguy hiểm cho người sử dụng.

Bảo vệ khỏi va đập: Tránh làm rơi panme xuống nền nhà, nền xưởng hoặc các bề mặt cứng khác. Va đập mạnh có thể làm hỏng các bộ phận cơ khí và mạch điện tử, ảnh hưởng đến độ chính xác.

Kiểm soát nhiệt độ: Hạn chế sự thay đổi nhiệt độ đột ngột khi đo, vì nhiệt độ có thể làm giãn nở hoặc co lại vật liệu, ảnh hưởng đến kết quả đo. Tốt nhất nên để panme và vật đo ổn định nhiệt độ trong cùng một môi trường trước khi đo.

Vệ sinh và bảo quản sau khi dùng:

Sau mỗi lần sử dụng, lau sạch panme bằng vải mềm. Nếu panme có khả năng chống nước (như IP65), có thể vệ sinh kỹ hơn khi cần.
Tháo các thanh nối (nếu có) và cất panme vào đúng vị trí trong hộp đựng chuyên dụng để bảo vệ khỏi bụi bẩn và va chạm với các dụng cụ khác.
Nếu bảo quản trong thời gian dài, nên tháo pin ra để tránh tình trạng chảy pin gây hỏng mạch điện tử.

Không xoay quá giới hạn: Không xoay trục quay vượt quá giới hạn trên của phạm vi đo, điều này có thể làm hỏng cơ cấu bên trong của panme.

Xử lý lỗi: Nếu màn hình hiển thị lỗi hoặc số liệu bất thường, thử tháo pin ra và lắp lại. Nếu vẫn không khắc phục được, hãy liên hệ với nhà cung cấp hoặc trung tâm bảo hành.

3. Ứng dụng thực tế của panme đo lỗ điện tử trong sản xuất

Panme đo lỗ điện tử đóng vai trò cực kỳ quan trọng trong nhiều ngành sản xuất, đặc biệt là những ngành đòi hỏi độ chính xác cao. Khả năng đo lường nhanh chóng, hiển thị kết quả rõ ràng và kết nối dữ liệu đã giúp tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm. Dưới đây là những ứng dụng thực tế cụ thể của panme đo lỗ điện tử trong sản xuất:

Ngành ô tô và chế tạo động cơ

Đo lỗ trục khuỷu và vòng bi: Đảm bảo đường kính các lỗ lắp ráp trục khuỷu và vòng bi chính xác, ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của động cơ.
Kiểm tra kích thước xi-lanh: Panme đo lỗ điện tử giúp kiểm tra độ tròn và đường kính bên trong của xi-lanh, đảm bảo piston hoạt động trơn tru và hiệu quả.
Đo kích thước các chi tiết lắp ghép: Kiểm tra đường kính lỗ cho các chi tiết như van, ống dẫn dầu, lỗ lắp ghép các cụm chi tiết trong hộp số, hệ thống phanh…

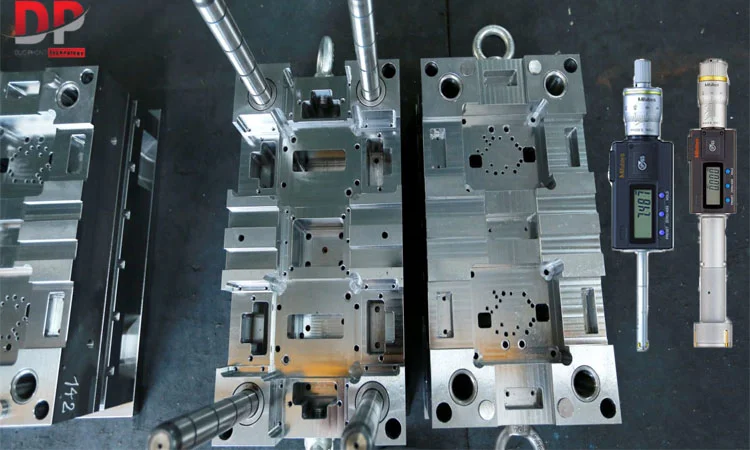

Chế tạo khuôn mẫu

Kiểm tra đường kính trong của khuôn: Đảm bảo kích thước lỗ trong khuôn đúc hoặc khuôn ép chính xác, ảnh hưởng trực tiếp đến kích thước và chất lượng của sản phẩm được tạo ra.
Kiểm tra chi tiết gia công sau khi phay/tiện: Sau quá trình gia công, panme đo lỗ điện tử được sử dụng để kiểm tra đường kính lỗ đã đạt dung sai yêu cầu hay chưa.

Cơ khí chính xác và gia công kim loại

Kiểm tra lỗ dẫn và lỗ lắp ghép: Đảm bảo các lỗ dẫn hướng, lỗ lắp ghép trong các cụm cơ cấu phức tạp có đường kính chính xác để các bộ phận khớp nối hoàn hảo.
Đo đường kính trong ống, khe hở, rãnh: Kiểm tra các thông số quan trọng của ống dẫn, khe hở trên các chi tiết máy, hay chiều rộng của rãnh để đảm bảo chức năng hoạt động.
Kiểm soát chất lượng sản phẩm: Trong các phòng QC (Quality Control) hoặc phòng đo chuẩn, panme đo lỗ điện tử được sử dụng để kiểm tra định kỳ các sản phẩm đầu ra, đảm bảo chúng nằm trong phạm vi dung sai cho phép. Điều này giúp phát hiện sớm các sai sót, giảm thiểu sản phẩm lỗi và tối ưu hóa chi phí sản xuất.

Ngành hàng không vũ trụ và y tế

Sản xuất linh kiện chính xác cao: Trong các ngành đòi hỏi độ chính xác tuyệt đối như hàng không vũ trụ (sản xuất các bộ phận máy bay, tên lửa) hay y tế (sản xuất dụng cụ phẫu thuật, thiết bị cấy ghép), panme đo lỗ điện tử là công cụ không thể thiếu để đảm bảo từng chi tiết đạt tiêu chuẩn khắt khe nhất.

Lợi ích thực tế mang lại

Độ chính xác và tin cậy cao: Panme điện tử cung cấp kết quả đo với độ chính xác cao hơn panme cơ khí truyền thống, giảm thiểu sai số do yếu tố con người.
Tốc độ đo nhanh chóng: Màn hình LCD hiển thị kết quả tức thì giúp đẩy nhanh quá trình đo lường, đặc biệt hữu ích trong các dây chuyền sản xuất lớn.
Giảm sai sót của người vận hành: Dễ dàng đọc kết quả trực tiếp trên màn hình, không cần phải căn chỉnh hay đọc vạch chia phức tạp, giảm thiểu sai sót do đọc nhầm.
Khả năng kết nối dữ liệu (SPC): Nhiều panme điện tử có cổng SPC cho phép truyền dữ liệu trực tiếp đến hệ thống máy tính, giúp tự động hóa quá trình ghi nhận và phân tích dữ liệu, hỗ trợ kiểm soát chất lượng thống kê (SQC) và quản lý chất lượng tổng thể.
Chức năng tiện ích: Các tính năng như khóa kết quả đo, tự động tắt/bật, chống nước/bụi (IP65) giúp tăng cường độ bền, tiện lợi và linh hoạt trong môi trường sản xuất.
Đảm bảo chất lượng sản phẩm: Bằng cách cung cấp các phép đo chính xác, panme đo lỗ điện tử giúp các nhà sản xuất tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt, cải thiện hiệu suất sản phẩm và giảm thiểu chi phí phát sinh do sản phẩm lỗi.

Tóm lại, panme đo lỗ điện tử là một công cụ không thể thiếu trong môi trường sản xuất hiện đại, giúp các doanh nghiệp nâng cao năng suất, đảm bảo chất lượng sản phẩm và tối ưu hóa quy trình kiểm soát.

4. Các loại Panme đo ngoài điện tử phổ biến hiện nay

Panme đo lỗ 3 chấu điện tử 468-983 – Mitutoyo (25-50mm)

Panme đo lỗ 3 chấu điện tử Mitutoyo 468-983 (25-50mm) là thiết bị đo lường chính xác cao, dùng để đo đường kính trong của các lỗ có kích thước từ 25mm đến 50mm. Sản phẩm được trang bị 3 chấu đo chắc chắn, màn hình kỹ thuật số dễ đọc và độ phân giải đến 0.001mm, phù hợp cho các ứng dụng trong cơ khí chính xác và kiểm tra chất lượng.

Panme đo lỗ 3 chấu điện tử 468-984 – Mitutoyo (50-75mm)

Panme đo lỗ 3 chấu điện tử Mitutoyo 468-984 (50–75mm) là thiết bị đo lường chính xác cao, chuyên dùng để đo đường kính trong của các lỗ từ 50mm đến 75mm. Sản phẩm được trang bị 3 chấu đo chắc chắn, màn hình kỹ thuật số dễ đọc và độ phân giải đến 0.001mm, phù hợp cho các ứng dụng trong cơ khí chính xác và kiểm tra chất lượng.

5. Mua Panme đo lỗ điện tử tại Đức Phong Store

Nếu bạn đang tìm kiếm panme đo lỗ điện tử chất lượng cao, chính xác và dễ sử dụng cho công việc đo kiểm trong cơ khí, hãy đến với Đức Phong Store – đơn vị chuyên cung cấp dụng cụ đo lường uy tín trên toàn quốc. Chúng tôi phân phối đầy đủ các dòng panme đo lỗ điện tử từ thương hiệu Mitutoyo Nhật Bản với đa dạng dải đo, độ phân giải cao, phù hợp cho mọi nhu cầu sử dụng từ xưởng sản xuất đến phòng kiểm tra chất lượng. Khi mua hàng tại Đức Phong, khách hàng sẽ được tư vấn tận tình, giao hàng nhanh chóng, sản phẩm đảm bảo chính hãng 100%, đầy đủ CO-CQ, cùng chế độ bảo hành rõ ràng và hỗ trợ kỹ thuật lâu dài.
