TẤM PBT – MISUMI
Mã sản phẩm:
Thương hiệu : Misumi
Xuất Xứ : Nhật Bản
Giao hàng : Toàn quốc
0
People watching this product now!
Mô tả

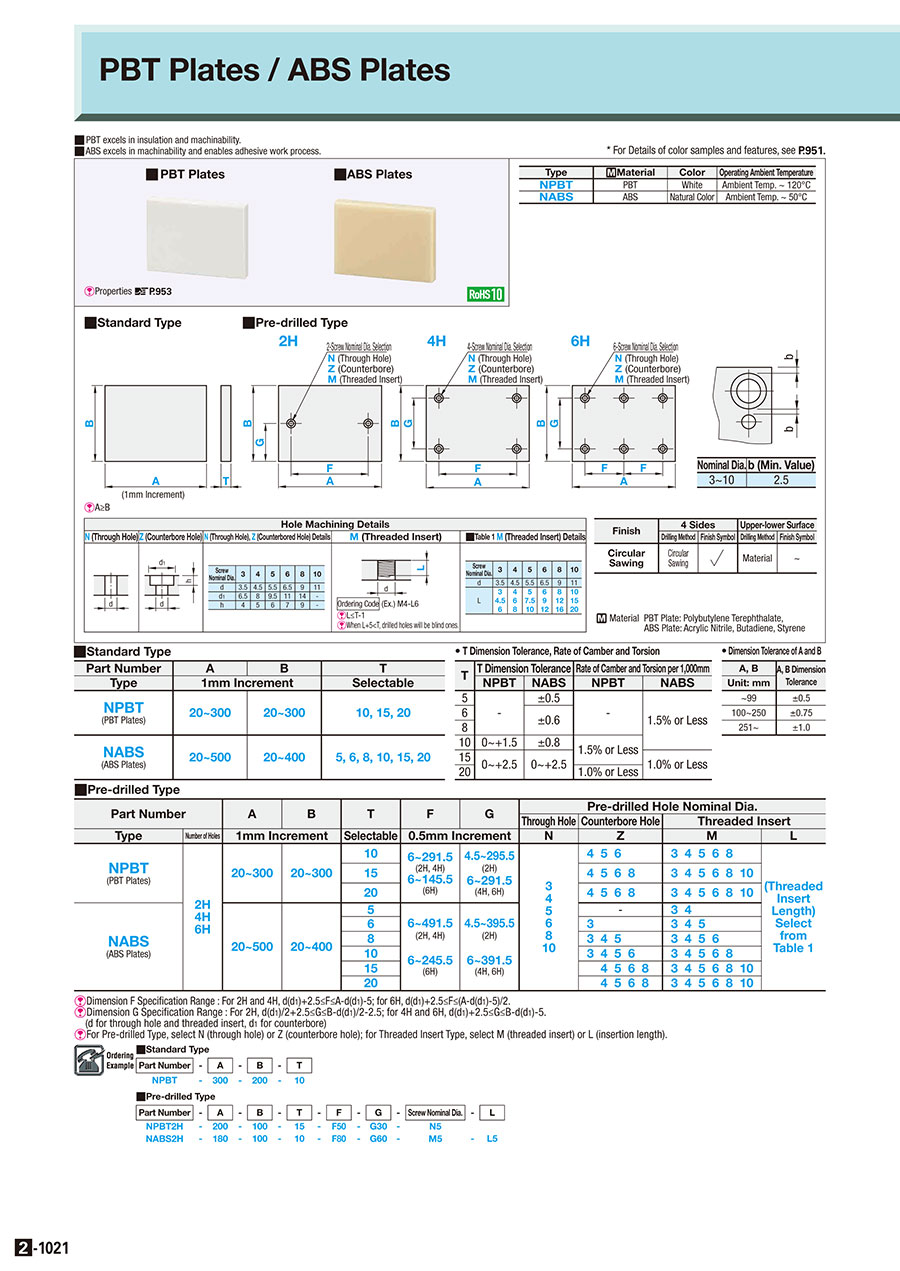

MÔ TẢ SẢN PHẨM:
| Loại hình | [ M ] Vật Liệu | Màu sắc | Vận hành Nhiệt độ xung quanh |
| NPBT | PBT | Trắng | Nhiệt độ xung quanh. ~ 120°C |
[ M ] Vật Liệu: Tấm PBT: Polybutylene Terephthalate
THÔNG SỐ KỸ THUẬT
■Loại tiêu chuẩn
| một phần số | – | Một | – | b | – | t |
| NPBT | – | 300 | – | 200 | – | 10 |
■Loại khoan sẵn
| một phần số | – | Một | – | b | – | t | – | F | – | g | – | Bu Lông danh nghĩa Dia. | – | l |
| NPBT2H Polybutylen |
– – |
200 180 |
– – |
100 100 |
– – |
15 10 |
– – |
F50 F80 |
– – |
G30 G60 |
– – |
N5 M5 |
– |
L5 |
■Loại tiêu chuẩn
| một phần số | Một | b | t |
| Loại hình | Tăng 1mm | Lựa chọn | |
| NPBT ( Tấm PBT Polybutylene Terephthalate) |
20~300 | 20~300 | 10, 15, 20 |
• T Dung sai kích thước, tỷ lệ cong và xoắn
| t | Dung sai kích thước T | Tỷ lệ Camber và Torsion trên 1.000mm |
| 5 | – | – |
| 6 | ||
| số 8 | ||
| 10 | 0~+1.5 | 1,5% hoặc ít hơn |
| 15 | 0~+2.5 | |
| 20 | 1,0% trở xuống |
• Dung sai kích thước của A và B
| A, B | Dung sai kích thước A, B |
| Đơn vị: mm | |
| ~99 | ±0,5 |
| 100~250 | ±0,75 |
| 251~ | ±1,0 |
■Loại khoan sẵn
| một phần số | Một | b | t | F | g | Lỗ khoan trước Đường kính danh nghĩa. | ||||
| xuyên lỗ | lỗ Mũi Khoét Lỗ Bậc | Ren cấy ren | ||||||||
| Loại hình | Số lỗ | Tăng 1mm | Lựa chọn | Tăng 0,5mm | N | z | m | l | ||
| NPBT ( Tấm PBT) |
2h 4h 6h |
20~300 | 20~300 | 10 | 6~291,5 (2H, 4H) 6~145,5 (6H) |
4,5~295,5 (2H) 6~291,5 (4H, 6H) |
3 4 5 6 số 8 10 |
4 5 6 | 34 56số 8 | (Chiều dài Ren cấy ren) Chọn từ Bàn 1 |
| 15 | 4 5 6số 8 | 34 5 6số 8 10 | ||||||||
| 20 | 4 56 số 8 | 3 4 56 số 8 10 | ||||||||
[ ! ]Thứ nguyên F Phạm vi thông số kỹ thuật: Đối với 2H và 4H, d(d1)+2,5≤F≤A-d(d1)-5; cho 6H, d(d1)+2.5≤F≤(A-d(d1)-5)/2.
[ ! ]Kích thước G Phạm vi thông số kỹ thuật: Đối với 2H, d(d1)/2+2.5≤G≤B-d(d1)/2-2,5; cho 4H và 6H, d(d1)+2.5≤G≤B-d(d1) -5.
(d cho hạt dao xuyên lỗ và ren, d1cho đối trọng)
[ ! ]Đối với Loại khoan trước, hãy chọn N (lỗ xuyên qua) hoặc Z (lỗ khoan đối diện); đối với Loại hạt Ren cấy có ren, hãy chọn M (phần chèn có ren) hoặc L (chiều dài hạt chèn).
KẾT CẤU BÊN TRÊN
