UNILATE® – MISUMI
Mã sản phẩm:
Thương hiệu : Misumi
Xuất Xứ : Nhật Bản
Giao hàng : Toàn quốc
0
People watching this product now!
Mô tả

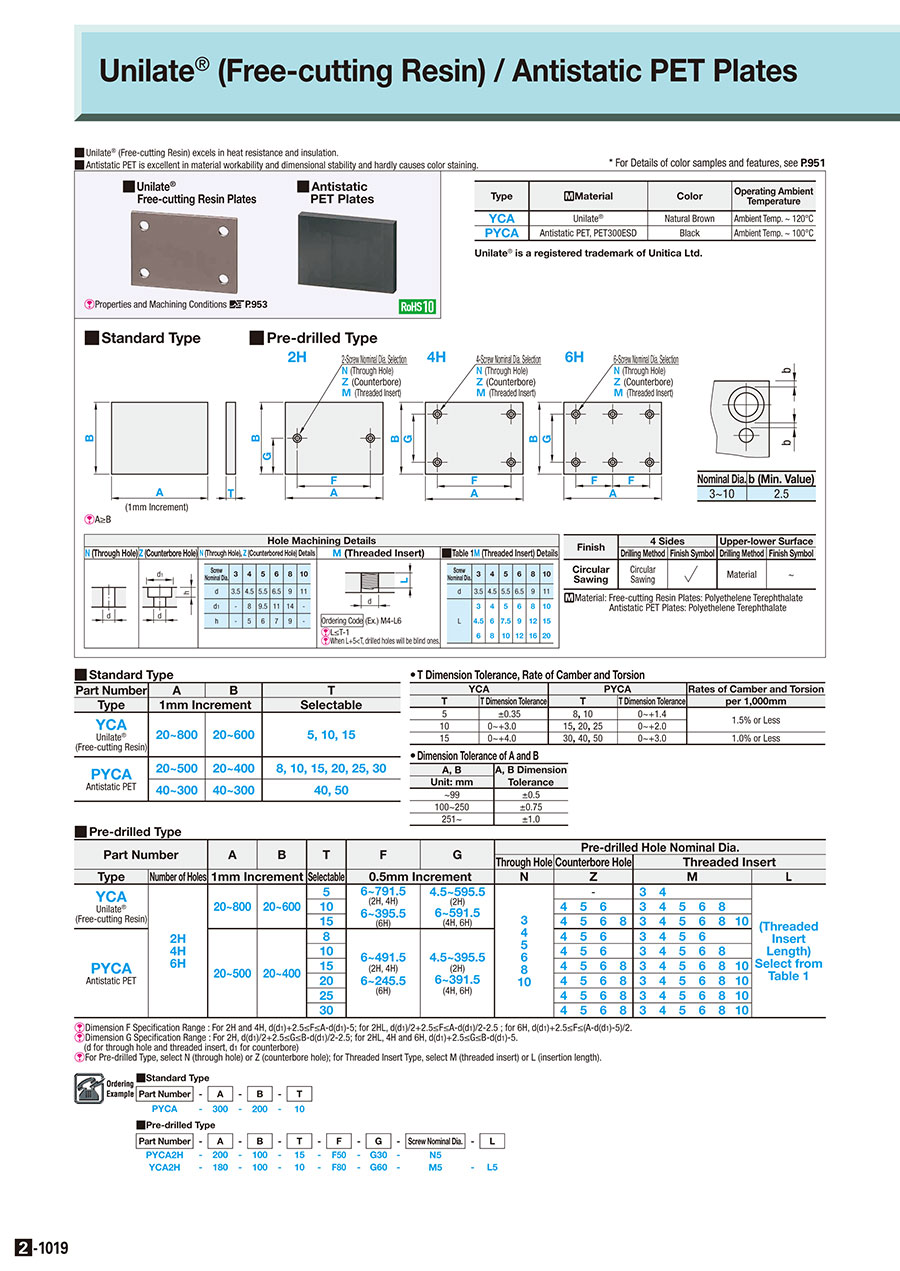

MÔ TẢ SẢN PHẨM:
| Loại hình | [ M ] Vật Liệu | Màu sắc | Vận hành Nhiệt độ xung quanh |
| YCA | thống nhất® | Nâu tự nhiên | Nhiệt độ xung quanh. ~ 120°C |
thống nhất®là nhãn hiệu đã đăng ký của Unitica Ltd.
[ M ] Vật Liệu: Tấm Nhựa cắt tự do: Polyethelene Terephthalate
THÔNG SỐ KỸ THUẬT
■Loại tiêu chuẩn
| một phần số | – | Một | – | b | – | t |
| YCA | – | 300 | – | 200 | – | 10 |
■Loại khoan sẵn
| một phần số | – | Một | – | b | – | t | – | F | – | g | – | Bu Lông danh nghĩa Dia. | – | l |
| YCA2H | – | 180 | – | 100 | – | 10 | – | F80 | – | G60 | – | M5 | – | L5 |
■Loại tiêu chuẩn
| một phần số | Một | b | t |
| Loại hình | Tăng 1mm | Lựa chọn | |
| YCA thống nhất® ( Nhựa cắt tự do) |
20~800 | 20~600 | 5, 10, 15 |
•T Dung sai kích thước, Tỷ lệ khum và Độ xoắn
| YCA | PYCA | Tỷ lệ Camber và Torsion | ||
| t | Dung sai kích thước T | t | Dung sai kích thước T | trên 1.000mm |
| 5 | ±0,35 | 8, 10 | 0~+1.4 | 1,5% hoặc ít hơn |
| 10 | 0~+3.0 | 15, 20, 25 | 0~+2.0 | |
| 15 | 0~+4.0 | 30, 40, 50 | 0~+3.0 | 1,0% trở xuống |
• Dung sai kích thước của A và B
| A, B | Dung sai kích thước A, B |
| Đơn vị: mm | |
| ~99 | ±0,5 |
| 100~250 | ±0,75 |
| 251~ | ±1,0 |
■Loại khoan sẵn
| một phần số | Một | b | t | F | g | Lỗ khoan trước Đường kính danh nghĩa. | ||||||||||||
| xuyên lỗ | lỗ Mũi Khoét Lỗ Bậc | Ren cấy ren | ||||||||||||||||
| Loại hình | Số lỗ | Tăng 1mm | Lựa chọn | Tăng 0,5mm | N | z | m | l | ||||||||||
| YCA thống nhất® ( Nhựa cắt tự do) |
2H 4H 6H |
20~800 | 20~600 | 5 | 6~791.5 (2H, 4H) 6~395,5 (6H) |
4,5~595,5 (2H) 6~591,5 (4H, 6H) |
3 4 5 6 số 8 10 |
– | 3 | 4 | (Chiều dài Ren cấy ren) Chọn từ Bàn 1 |
|||||||
| 10 | 4 | 5 | 6 | 3 | 4 | 5 | 6 | số 8 | ||||||||||
| 15 | 4 | 5 | 6 | số 8 | 3 | 4 | 5 | 6 | số 8 | 10 | ||||||||
[ ! ]Thứ nguyên F Phạm vi thông số kỹ thuật: Đối với 2H và 4H, d(d1)+2,5≤F≤A-d(d1)-5; đối với 2HL, d(d1)/2+2.5≤F≤A-d(d1)/2-2,5; cho 6H, d(d1)+2.5≤F≤(A-d(d1)-5)/2.
[ ! ]Kích thước G Phạm vi thông số kỹ thuật: Đối với 2H, d(d1)/2+2.5≤G≤B-d(d1)/2-2,5; đối với 2HL, 4H và 6H, d(d1)+2.5≤G≤B-d(d1) -5.
(d cho hạt dao xuyên lỗ và ren, d1cho đối trọng)
[ ! ]Đối với Loại khoan trước, hãy chọn N (lỗ xuyên qua) hoặc Z (lỗ khoan đối diện); đối với Loại hạt Ren cấy có ren, hãy chọn M (phần chèn có ren) hoặc L (chiều dài hạt chèn).
KẾT CẤU BÊN TRÊN
